哈佛大学搞出声波传数据芯片 抗干扰能力更强

现在，在芯片中也可以用声波传输数据了。看到这里你可能会疑惑：光学芯片不是还在发展中，怎么又出来个声学芯片？其实，声学集成电路一直都在发展，声波相较于光来说速度会更慢，但这种“迟缓”的属性未尝不是一件好事 ——

在设计量子电路时，为了提升探测精度，需要不断引入新材料，让载波信号在尽量短的距离内“折返”以获取数据。

如果用速度更快的光波，“折返”一次所需的距离会更大，可能会超出现有设备能测量的范围，也限制了探测精度的进一步提升。

因此，声学芯片一直是量子计算的研究方向之一。

但在之前，声学芯片一度遭遇瓶颈，大部分芯片材料无法以低损耗、可扩展的方式控制声波。

现在，哈佛大学的相关研究终于表明：

声波在芯片中传输数据也是有可能的，通过一种特殊的芯片结构，就能够很好地控制并传递声波。

那么这个声学芯片具体长啥样，咱们接着往下看。

芯片中声波怎样传输数据？

在传统的电学芯片中，用来传输数据的是电子，它通过像晶体管之类的元件进行调制，将输入的数据编码，输出 0、1 或者高、低电平。

而在光子芯片中，它则是对光子进行调制，具体也就是将光子作为载波，用于传输信号源。

传输的介质是一种叫“波导”的东西，它会给光子提供一个传输的狭窄通道。

我们所要讲的声学芯片呢，原理和光学芯片差不多。

用什么调制声波？

在哈佛团队这篇研究中，他们展示了一种可扩展声-电平台，可以用来设计声学芯片。

首先需要设计一个电-声调制器，它可以用来调制声波。

电-声调制器，我们可以从它的名字中猜出它的作用：

就是通过施加电压来使波导（也就是传播介质）发生弹性响应，进而来调节声波的振幅、相位等。

因此，哈佛团队的电-声调制器是在一个集成的铌酸锂 (LN) 平台上制作的，b 图可以清楚地看到，SiN 在 LN 基板上沉积，中间形成了声波的波导。

采用铌酸锂 (LN) 是因为其具备良好的压电性能，即施加电压 LN 会产生相应的弹性形变。

接下来，我们来看看声波是从哪里来的，在调制之前经历了什么？

电-声调制器的两端，有两对叉指换能器（IDT），它的作用是实现声-电换能，可以用于电激发和检测微波声波。

因为 IDT 的宽度大于声波波导的宽度，所以需要使用锥形波导结构将波耦合到声波波导中。

最后，声波传入到波导之后，怎么来调制声波呢？

这时就需要一个电场，通过生成电压，调制声波。

因此，在 SiN 上沉积了一层铝电极，在两个铝电极上接通电源，便产生一个电场。

这便是“电-声调制器”的基本构造了。

那它是如何通过对声波进行调制，来实现数据传输的呢？

如何调制声波以实现信号传输

在波导中，声波是被直接调制的。

在调制电极上施加直流偏置电压时，图 b 可以观察到声波的相位移动了 π/2。

如果想要改变声波的振幅，该如何调制呢？

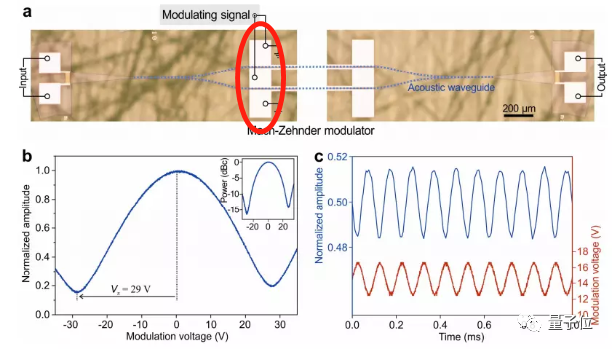

哈佛团队通过构建推拉结构中的声马赫-曾德尔干涉仪 (MZI) 来实现。

输入的声波在两个 MZI 臂之间被平均分割。施加在这两个波导上的电场方向相反，两个分裂波在每一臂上传播时的相位刚好是相反的。

可以结合这个图来看：

上面已经提到，通过改变施加在电极上的电压可以控制相位，随后，两个波重新结合时，振幅就会产生相应的改变。

除此之外，电-声调制器还可以进行声波的非互易调制。

基于非互易性的器件，是很多非传统量子计算、量子测量和量子网络等特殊量子信息处理协议中不可或缺的一部分。

声波的非互易性，就是指声波在介质中沿着相反的方向传输产生的损耗不同。

那声波的非互易性怎么依靠调制器来实现呢？

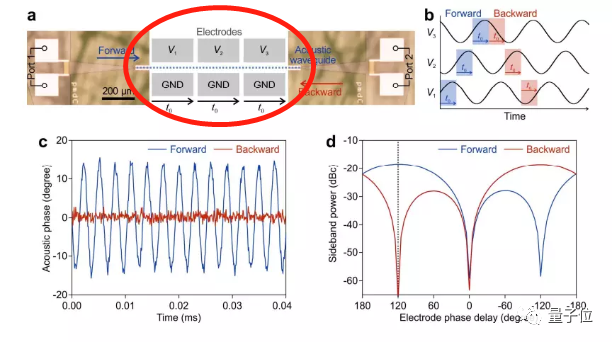

将调制电极分成三段，通过调整施加于每个电极上的调制信号的相对相位，来控制准移动电场的波数。

可以看图 b，当调制信号在一个方向与移动声波相位匹配、但在相反方向不匹配时，便实现了非互易声波调制。

声学芯片研究的意义

电声调制器在低温兼容性、调制效率、制造简单性和可扩展性方面具有显著的优势，这使大规模集成的声学信息处理系统成为可能。

相较于电磁波的芯片，声波芯片还有一些潜在的优势，声波很容易被限制在微小的波导结构中，且互不干扰，并且它们与系统的其他部分有很强的相互作用。

哈佛大学教授 Marko Lončar 也表示：

声波很有希望成为量子和经典信息处理芯片上的信息载体。

如果你想更加深入地了解声学芯片的话，可以戳下文的论文链接了解。

论文地址：

https://arxiv.org/ftp/arxiv/papers/2101/2101.01626.pdf

参考链接：

[1]https://www.tweaktown.com/news/87151/brand-new-computer-chip-uses-sound-waves-for-data-not-electricity/index.html

[2]https://newatlas.com/computers/harvard-acoustic-computer-chip-sound-waves/
